Вы уже видели шаровые краны. Они повсюду — в сантехнике, промышленных трубопроводах, газопроводах, системах очистки воды. Но не все шаровые краны устроены одинаково. А Литой шаровой кран из трех частей является основой клапана, который легче обслуживать, более надежен и рассчитан на длительный срок службы. Он называется «трехсекционным», потому что корпус состоит из трех секций — двух торцевых крышек и центральной секции. Такая конструкция позволяет обслуживать задвижку, не вытаскивая ее из трубопровода.
Конструкция из трех частей означает, что вы можете обслуживать его на месте.
Цельный или состоящий из двух частей шаровой кран требует снятия всего клапана с трубы для замены уплотнений или очистки шара. Литой шаровой кран, состоящий из трех частей, позволяет отвинтить центральную часть от торцевых крышек и вытащить внутренние компоненты, не нарушая соединения труб. Это огромная экономия времени, когда вы обслуживаете систему, которую нельзя отключить на долгое время.
Процесс литья определяет прочность клапана.
Корпус трехсоставного шарового крана изготовлен из литых материалов — нержавеющей стали, углеродистой стали, латуни или ковкого чугуна. Производитель отливок трехкомпонентных шаровых кранов использует методы точного литья для создания корпуса без пористости и структурных дефектов. Отливка должна выдерживать давление, противостоять коррозии и сохранять стабильность размеров в течение многих лет использования.
Выбор материала влияет на производительность
Разные жидкости, разные температуры, разное давление. Отливка шарового крана из трех частей доступна в различных материалах. Нержавеющая сталь (CF8, CF8M) для агрессивных жидкостей. Углеродистая сталь для работы под высоким давлением. Латунь для воды и воздуха. Материал должен соответствовать условиям эксплуатации, иначе клапан не прослужит долго.
Центральная часть
Это основной корпус, который удерживает мяч и сиденья. Производитель отлитых из трех частей шаровых кранов производит центральную часть с прецизионно обработанными отверстиями, в которых удерживаются шар и уплотнения. Внутренние поверхности должны быть гладкими, чтобы шарик мог свободно вращаться без утечек.

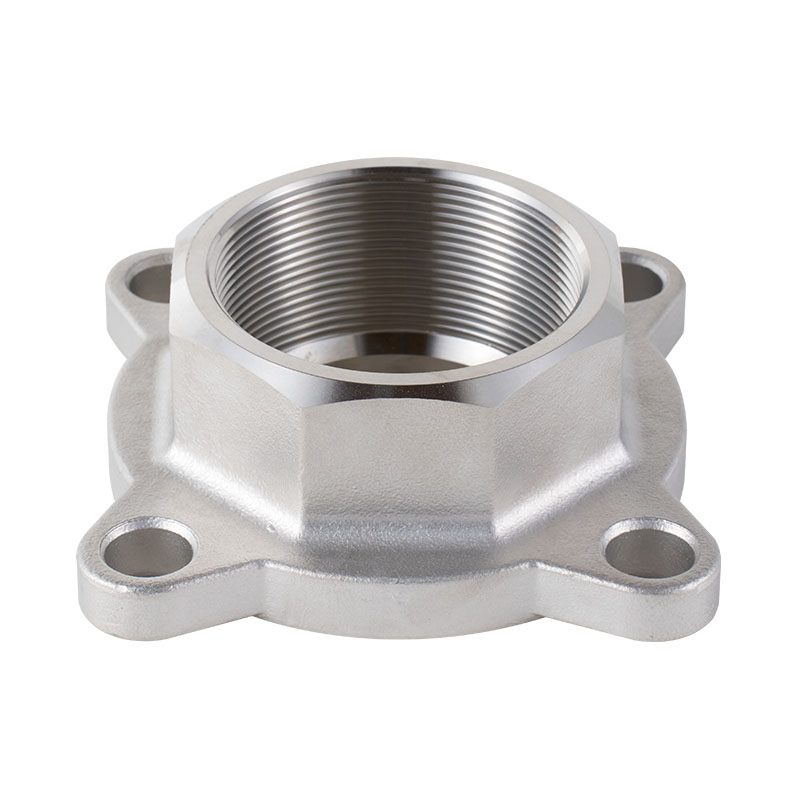

Торцевые заглушки
Они крепятся болтами к центральной секции. Литой шаровой кран, состоящий из трех частей, имеет торцевые крышки, которые отливаются отдельно, а затем подвергаются механической обработке в соответствии с центральной частью. Они имеют резьбовые, фланцевые или приварные концы для присоединения к трубопроводу. Сопрягаемые поверхности должны быть плоскими и ровными, чтобы обеспечить герметичное уплотнение при соединении болтами.
Мяч и сиденья
Шар — это вращающийся элемент, управляющий потоком. Его изготавливают из литой или кованой заготовки, а затем полируют до гладкости. Седла представляют собой уплотнительные элементы (обычно из ПТФЭ, армированного ПТФЭ или металла), которые уплотняют шар. Производитель отливки шарового крана, состоящего из трех частей, обеспечивает плотное прилегание шара и седла к корпусу.
Болты и фурнитура
Три секции скрепляются болтами или шпильками. Производитель отливок шаровых кранов, состоящих из трех частей, использует высокопрочное оборудование, способное выдерживать рабочее давление и температуру. Болты затянуты согласно спецификации, а прокладки герметизируют соединения.
Общие характеристики отливок шаровых кранов, состоящих из трех частей:
Химическая и нефтехимическая переработка
Коррозионные жидкости, высокие температуры, высокое давление. Шаровой кран из трех частей, отлитый из нержавеющей стали, является стандартным оборудованием для химических предприятий. Конструкция позволяет проводить техническое обслуживание без остановки всей технологической линии, что крайне важно для непрерывной работы.
Нефте- и газопроводы
Трубопроводная арматура должна быть надежной и исправной. Литой шаровой клапан, состоящий из трех частей, позволяет операторам обслуживать клапан, не разрезая трубу и не отключая систему. Корпуса из литой углеродистой стали выдерживают давление, а болтовая конструкция обеспечивает доступ для очистки и замены уплотнений.
Очистка воды и сточных вод
Вода не агрессивна, но окружающая среда может быть агрессивной. Трехсоставной шаровой кран, отлитый из ковкого чугуна или латуни, широко распространен в системах водоснабжения. Конструкция с болтовым соединением позволяет легко заменять уплотнения по мере их износа.
Производство электроэнергии
Для пара и воды с высокой температурой требуются клапаны, выдерживающие давление. Шаровой кран, состоящий из трех частей, отлитый из высококачественной нержавеющей стали или легированной стали, выдерживает плохие условия. Конструкция позволяет проводить техническое обслуживание во время плановых простоев.
Марка материала
Литейный материал должен соответствовать службе. Отливка шарового крана, состоящего из трех частей, неподходящего сорта не прослужит долго. CF8M лучше, чем CF8, при работе в агрессивных средах. WCB подходит для умеренных температур, но не для сильной жары. Прежде чем делать какие-либо указания, узнайте свои условия эксплуатации.
Качество литья
Пористость, включения и усадка — это дефекты, которые ухудшают сохранение давления. Производитель отливок шаровых кранов из трех частей с хорошим контролем качества использует рентгеновский или капиллярный контроль для обнаружения внутренних дефектов. Если они не тестируют, не покупайте.
Точность обработки
Литой корпус должен быть обработан с жесткими допусками, чтобы клапан правильно герметизировался. Отливка шарового крана, состоящая из трех частей, не отвечающая техническим требованиям, будет протекать или заедать. Производитель должен иметь возможности обработки на станках с ЧПУ и проводить документированные проверки качества.
Совместимость сидений
Материал седла должен работать с жидкостью и температурой. ПТФЭ является стандартным для большинства применений, но имеет температурный предел. Для более высоких температур или абразивных жидкостей необходимы армированные седла из ПТФЭ или металлические. Корпус клапана должен соответствовать необходимому материалу седла.
Тестирование и документация
Каждый клапан должен быть испытан под давлением, прежде чем он покинет завод. Производитель отливки шарового крана, состоящего из трех частей, должен предоставить сертификаты испытаний — гидростатическое испытание корпуса и испытание на герметичность седла. Если они не могут документировать результаты испытаний, значит, клапан не проверен.
Качество оборудования
Болты и прокладки, которые скрепляют три детали, имеют решающее значение. Производитель отливки трехкомпонентного шарового крана должен использовать коррозионностойкие болты (из нержавеющей стали или с покрытием) и прокладки, соответствующие условиям эксплуатации. Если оборудование выходит из строя, клапан протекает.
Литой шаровой кран, состоящий из трех частей, дает вам клапан, который рассчитан на длительный срок службы и прост в эксплуатации. Конструкция, состоящая из трех частей, означает, что вам не придется отключать его от линии для обслуживания. Качество литья, марка материала и точность обработки определяют, насколько хорошо он работает. И производитель, стоящий за этим, — независимо от того, тестирует ли он, проверяет и документирует ли он — имеет решающее значение. Выберите тот, который подходит.
