Дроссельный клапан состоит из нескольких частей. Тело. Сиденье. Корень. Диск. Диск делает свое дело. Он вращается. Откройте, и жидкость течет. Закрывается, и жидкость останавливается. А литье дисков бабочек это необработанная форма этого диска. Расплавленный металл заливают в форму. Охлажден. Обработано. Потом собрал в клапан. Отливка должна быть круглой. Оно должно быть сильным. Он должен плотно прилегать к сиденью. Вот что следует знать покупателям.
Диск поворачивается на 90 градусов, открывая или закрывая клапан.
Диск находится внутри корпуса клапана. Вал проходит через диск. Поверните ручку. Вал вращается. Диск поворачивается. Когда диск параллелен потоку, клапан открыт. Жидкость проходит. Когда диск перпендикулярен, клапан закрыт. Диск прижимается к седлу. Никакая жидкость не проходит.
Отливка диска-бабочки начинается с грубой формы. Отливка имеет плоскую грань. Имеет втулку для вала. Он может иметь канавку для уплотнения. Обработанный диск точен. Кастинг - нет.
Диск должен быть круглым и плоским.
Если отливка диска-бабочки имеет некруглую форму, диск не уплотняется. Жидкость протекает мимо. Если диск деформирован, та же проблема. Кастинг должен проходить без стресса. Механическая обработка удаляет материал. Оставшийся металл не должен двигаться.
Чугун для воды и сточных вод
Чугун обычно используется для литья дисков-бабочек. Дешевый. Легко обрабатывается. Подходит для воды, сточных вод и мягких жидкостей. Диск ржавеет. В воде это нормально. В других жидкостях ржавчина является загрязнением.
Ковкий чугун прочнее. Он сгибается прежде, чем сломается. Литой диск-бабочка из ковкого чугуна выдерживает более высокое давление. Он менее хрупкий.

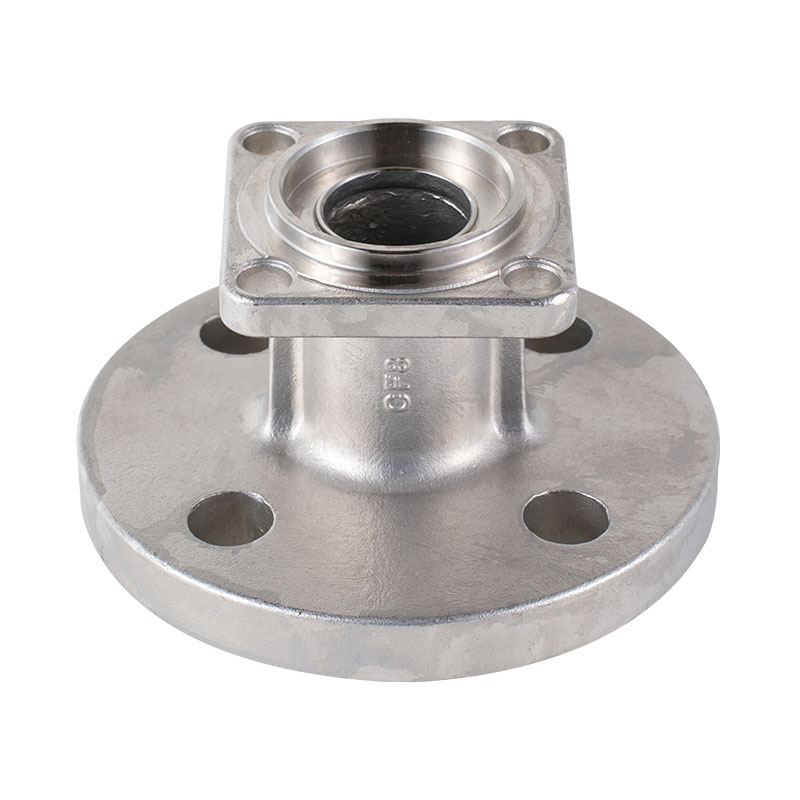

Нержавеющая сталь для устойчивости к коррозии
Диски из нержавеющей стали не ржавеют. Диск-бабочка, отлитый из нержавеющей стали 304, выдерживает воду и мягкие химикаты. Нержавеющая сталь 316 выдерживает воздействие соленой воды и агрессивных химикатов. Нержавеющая сталь стоит дороже железа. Он работает дольше в суровых условиях.
Вот сравнение материалов:
Алюминиевая бронза для морской воды
Алюминиевая бронза устойчива к коррозии в морской воде. Диск-бабочка, отлитый из алюминиевой бронзы, предназначен для судов и морских платформ. Материал дорогой. В морской воде он сохраняется десятилетиями.
Литье в песчаные формы для больших дисков и небольшого объема.
Узор в форме диска вдавлен в песок. Расплавленный металл заполняет полость. Песок отрывается. Отливка диска-бабочки грубая. Он требует механической обработки.
Литье в песок дешево при небольших количествах. Поверхность шероховатая. Допуски свободные. Достаточно хорошо для дисков, которые будут подвергаться механической обработке по всей поверхности.
Литье по выплавляемым моделям для дисков небольшого размера и большого объема.
Восковой рисунок покрыт керамикой. Воск плавится. Расплавленный металл заполняет керамическую оболочку. Литье диска-бабочки более гладкое, чем литье в песок. Требуется меньше механической обработки.
Литье по выплавляемым моделям стоит дороже за деталь. Инструмент стоит дороже. Хорошо подходит для больших объемов.
Литье под давлением тонких дисков
Расплавленный металл подается в стальную матрицу под давлением. Литье диска-бабочки является точным. Требуется небольшая механическая обработка. Литье под давлением происходит быстро. Штампы дорогие.
Литье под давлением подходит для дисков небольшого размера. Для больших дисков нужны матрицы большего размера. Слишком дорого.
Точность размеров ступицы
Ступица удерживает вал. Литой диск-бабочка со смещенной от центра ступицей заставляет диск раскачиваться. Диск не герметичен. Отверстие для вала необходимо проточить. Для литья требуется достаточно материала для механической обработки.
Проверьте толщину стенки ступицы. Слишком тонкая, и ступица треснет, когда вы просверлите отверстие под штифт.
Плоскостность поверхности диска
Лицевая поверхность диска плотно прилегает к седлу. Отливка диска-бабочки, которая не является плоской, протекает. Седло не может соответствовать деформированному диску.
Плоскостность измеряется в миллиметрах на метр. Хороший диск имеет плоскую поверхность с точностью до 0,2 мм на 100 мм диаметра.
Обработка поверхности зоны уплотнения
Край диска плотно прилегает к седлу. Шероховатая поверхность рвет сиденье. Литой диск-бабочка с гладкой поверхностью (Ra 1,6 или выше) продлевает срок службы седла.
Вот что означает обработка поверхности для герметизации:
Диск не круглый
Форма изменилась. Отливка диска-бабочки не круглая. Механическая обработка не может это исправить. С одной стороны снято слишком много материала. Диск не сбалансирован. Он вибрирует при работе клапана.
Пористость приводит к утечкам через диск.
Маленькие дырочки в отливке. Отливка диска-бабочки с пористостью пропускает жидкость через сам диск. Клапан закрыт. Жидкость все равно проходит. Клапан выходит из строя.
Ступица трескается под действием крутящего момента
Привод передает крутящий момент на вал. Вал передает крутящий момент на ступицу. Хрупкий диск-бабочка отливает трещины. Диск вращается на валу. Клапан перестает работать.
Диск деформируется после механической обработки.
Остаточные напряжения в отливке. Выровняйте диск. Стресс уходит. Диск деформируется. Уже не плоский. Клапан протекает.
Отливка диска-бабочки – это простая деталь. Круглый диск. Хаб в центре. Но маленькие дефекты вызывают большие проблемы.
Выберите правильный материал. Чугун для воды. Нержавеющая сталь для химикатов. Бронза для морской воды.
Следите за точностью размеров. Плоское лицо. Гладкая уплотнительная поверхность. Никакой пористости. Отсутствие остаточного напряжения.
Хороший кастинг стоит дороже. Он хорошо обрабатывается. Он плотно закрывается. Это длится годами. Дешевое литье позволяет сэкономить деньги заранее. Оно протекает. Оно трескается. Это терпит неудачу. Клапан лом. Не стоит.
Купите в литейном заводе, который тестирует отливки. Рентген на пористость. Тепловая обработка для снятия стресса. Измерьте каждую партию. Ваши клапана будут работать. Ваши клиенты будут довольны. В этом суть дроссельной заслонки. Чтобы остановить поток, когда это необходимо. Хороший диск делает это возможным. Плохой диск этого не делает. Выбирайте с умом.
